我们在判断硬盘是否出现故障时,建议先检查诊断指示灯。每台戴尔服务器至少提供一种列示的可能性以检查系统运行状况。本文广州诚本将分享Dell PowerEdge服务器机箱指示灯和硬盘驱动器托盘指示灯的状态说明。
一、硬盘托盘状态指示灯

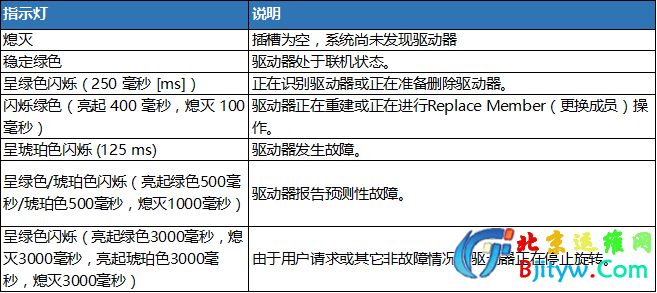

物理磁盘托盘上的LED表示每个物理磁盘的状态。 机柜中的每个驱动器托盘都有两个LED:一个活动LED(绿色)和一个状态LED(双色,绿色/琥珀色),如下所示。 只要访问驱动器,活动 LED 就会闪烁。
二、机箱错误消息(服务器-Dell PowerEdge服务器第11代及更早代次)
机箱指示灯或通常位于正面左上角的液晶屏。

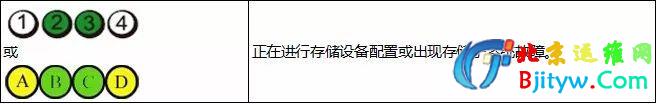

机箱指示灯 - 存储错误代码
机箱液晶屏 - 错误消息
显示颜色:
显示器利用一个具有以下操作模式的双色LED背光灯:
系统ID状态:闪烁蓝色背景上的白色字母。
非警报状态:稳定蓝色背景上的白色字母。
警报状态:深琥珀色背景上的极淡琥珀色字母。
选定的显示模式适用于整个显示器。 所有五个字符在相同模式下显示。
消息布局:
液晶屏上显示消息时,消息的前五个字符包含消息代码。 此代码的第一个字符定义消息的类型,如下图所示:

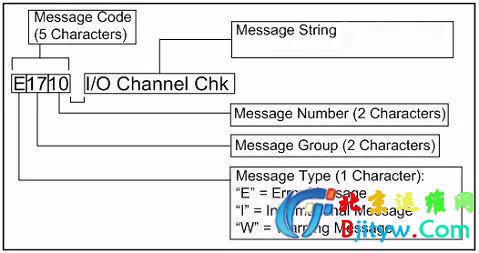

图1 - 错误代码布局

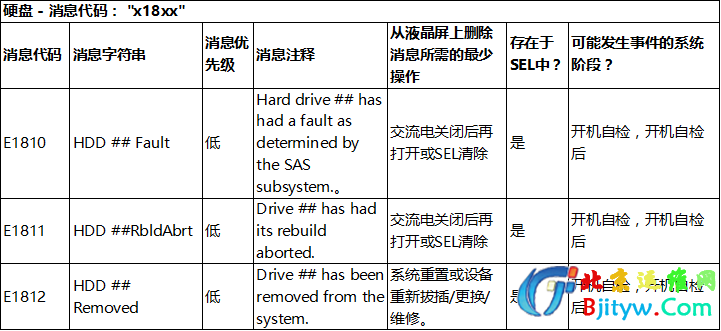

图2 - 硬盘错误代码
三、机箱错误消息(Dell PowerEdge服务器第12代及更高代次)
机箱指示灯或通常位于正面左上角的液晶屏。
机箱指示灯

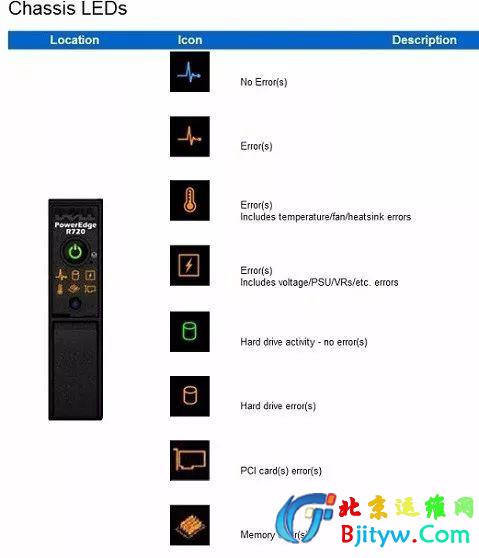

图3 - 12G服务器上的机箱指示灯
1.No error(s):没有错误
2.Error(s) Include temperature/fan/heatsink errors:错误 包括了温度,风扇,散热器上可能出现错误
3.Hard drive activities-no error(s):硬盘状态-没有错误
4.Hard drive error(s):硬盘出现错误
5.PCI cards error(s):PCI扩展卡可能出现错误
6.Memory error(s):内存可能出现错误
