一、VRRP是什么？MSTP是什么？
VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种用于提高网络可靠性的容错协议。它通过将多台路由设备组成一个虚拟组，共同使用一个虚拟 IP 地址（VIP）和虚拟 MAC 地址，为局域网中的主机提供默认网关的冗余备份。
核心工作机制：
主备角色：组内设备通过优先级选举出一台 Master（主设备），其余为 Backup（备用设备）。Master 负责实际转发发往虚拟 IP 的流量，并周期性发送 VRRP 通告报文。
故障切换：如果 Backup 在一定时间内收不到 Master 的通告报文，就会重新选举，由优先级最高的 Backup 接替成为新的 Master，接管虚拟 IP 和 MAC，整个过程对终端主机透明。
关键概念：
VRID：虚拟路由器标识符，同一组内必须一致。
优先级：范围 0–255，值越大越优先，默认 100。优先级 255 通常保留给 IP 地址拥有者。
抢占模式：允许高优先级 Backup 在 Master 故障恢复后重新抢占 Master 角色。
通告间隔：Master 发送 VRRP 报文的时间间隔，默认 1 秒。
主要优势：
提供网关冗余，避免单点故障。
切换速度快，对用户透明。
实现简单，不依赖动态路由协议。
支持负载分担（通过多组 VRRP 实现）。
典型应用场景：
企业网络出口、数据中心服务器网关、园区网核心层等需要高可用网关的地方。
MSTP（Multiple Spanning Tree Protocol，多生成树协议）是 IEEE 802.1s 标准定义的生成树协议，后来被集成到 IEEE 802.1Q-2005 中。它解决了传统 STP/RSTP 中所有 VLAN 共用一棵生成树、无法实现负载分担的问题。
核心思想：
MSTP 将多个 VLAN 映射到一个实例（Instance），每个实例独立运行一棵生成树。不同实例的生成树可以有不同的根桥和阻塞端口，从而实现不同 VLAN 流量的负载分担，同时保持无环。
工作特点：
域内：每个实例独立计算生成树，可实现多路径负载分担。
域间：整个 MST 域对外表现为一台虚拟桥，通过 IST/CIST 与其他域或 STP/RSTP 设备互通。
兼容性：MSTP 兼容 STP 和 RSTP，能与它们混合组网。
主要优势：
支持多实例，实现 VLAN 级别的负载分担。
相比为每个 VLAN 跑一棵生成树（PVST+），MSTP 大幅减少生成树数量和协议开销。
收敛速度快，继承 RSTP 的快速收敛机制。
是开放标准，多厂商支持良好。
典型应用场景：
大型园区网、数据中心汇聚层，尤其是存在大量 VLAN 且需要负载分担和快速收敛的环境。

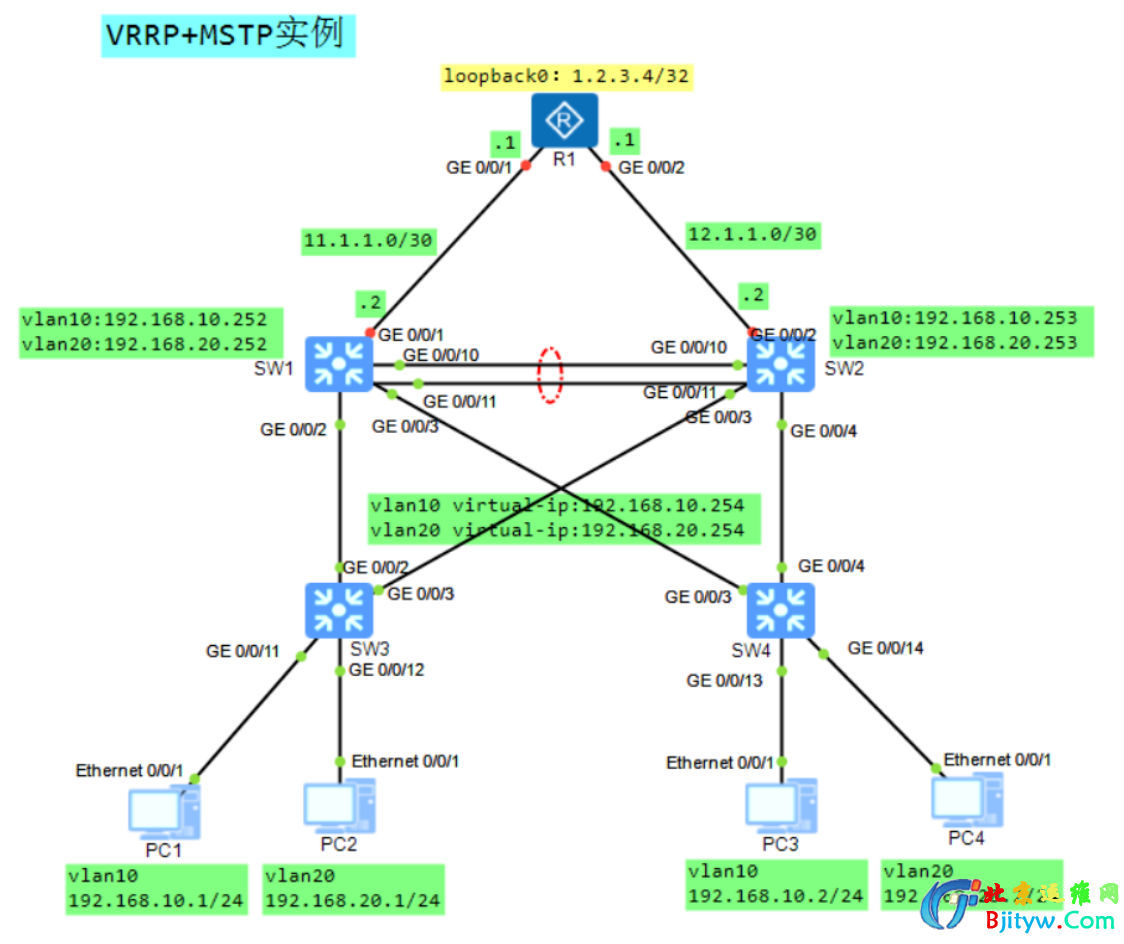

二、实验拓扑图
三、实验要求
1、全网互通，ip地址已经规划，路径最优无环路
2、R1新建一个loopback接口模拟终端，要求所有终端可访问
3、PC1、PC3属于vlan10，PC2、PC4属于vlan20
4、Vlan10通过SW1访问模拟终端，当SW1出现故障切换到SW2访问
5、Vlan20通过SW2访问模拟终端，当SW2出现故障切换到SW1访问
6、SW1为vlan10的主根，vlan20的备份根；SW2则相反
7、SW1和SW2链路聚合，采用LACP模式
8、SW1与SW2上联R1采用三层虚拟接口，分别为vlan1001和vlan1002
9、全局采用静态路由互通，网关位于SW1和SW2
四、配置步骤
1、配置全局所有接口vlan和地址
2、配置MSTP实例
3、配置vrrp
4、配置路由并测试
五、分步解决
1、配置全局所有接口vlan和地址
AR1配置：
interface LoopBack0
ip address 1.2.3.4 255.255.255.255
interface GigabitEthernet0/0/1
ip address 11.1.1.1 255.255.255.252
interface GigabitEthernet0/0/2
ip address 12.1.1.1 255.255.255.252
SW1配置：
[SW1]vlan batch 10 20 1001 #创建vlan
interface GigabitEthernet0/0/1
port link-type access
port default vlan 1001
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20
interface Eth-Trunk1 #创建聚合组1
trunkport g0/0/10 #加入成员接口
trunkport g0/0/11
port link-type trunk
port trunk allow-pass vlan 10 20
mode lacp-static
[SW1]lacp priority 1000 #设置聚合组LACP的优先级，作为主动端，在 LACP 动态链路聚合模式下，需要一台设备作为“主动端”来主导协商（比如决定哪些接口成为活动链路）。
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
interface Vlanif10
ip address 192.168.10.252 255.255.255.0
interface Vlanif20
ip address 192.168.20.252 255.255.255.0
interface Vlanif1001
ip address 11.1.1.2 255.255.255.252
SW2配置，与SW1类似：
vlan batch 10 20 1002
interface Vlanif10
ip address 192.168.10.253 255.255.255.0
interface Vlanif20
ip address 192.168.20.253 255.255.255.0
interface Vlanif1002
ip address 12.1.1.2 255.255.255.252
interface GigabitEthernet0/0/2
port link-type access
port default vlan 1002
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
interface Eth-Trunk1 #创建聚合组1，聚合组编号只在本地生效，所以可以相同
trunkport g0/0/10 #加入成员接口
trunkport g0/0/11
port link-type trunk
port trunk allow-pass vlan 10 20
mode lacp-static
SW3和SW4配置，主要是vlan、互联接口和终端接口，这里就不再贴命令了。
2、为vlan10和vlan20创建不同的MSTP实例
SW1配置：
stp region-configuration #进入MST域配置视图
region-name huawei #配置MST域的域名
revision-level 1 #配置MST域的修订级别，默认0
instance 10 vlan 10 #将vlan10绑定实例10
instance 20 vlan 20 #将vlan20绑定实例20
active region-configuration #激活配置，使上面配置生效
注意：只有域名、修订级别、VLAN 映射表三项完全相同的设备，才会被判定为属于同一个MST域。
[SW1]stp instance 10 root primary #设置SW1为实例10的根桥
[SW1]stp instance 20 root secondary #设置SW1为实例20的备份根桥
SW2配置：
MST域配置与SW1相同，这里就不贴命令了，可以直接复制粘贴过去。
[SW2]stp instance 10 root secondary #设置SW2为实例10的备份根桥，与SW1相反
[SW2]stp instance 20 root primary #设置SW2为实例20的根桥，与SW1相反
SW3和SW4只需要配置MST域即可，与SW1完全一致，直接复制粘贴即可。

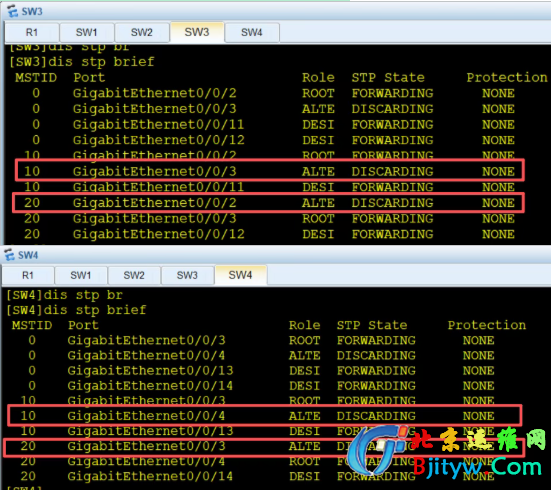

检查一下配置，确定vlan10和vlan20阻塞接口：
3、配置VRRP部分：
SW1配置：
interface Vlanif10
vrrp vrid 10 virtual-ip 192.168.10.254 #设置vlan10的虚拟网关地址
vrrp vrid 10 priority 110 #优先级，默认为100，这里设置为SW1为10的主网关
vrrp vrid 10 preempt-mode timer delay 20 #抢占延迟，默认是0，单位秒
vrrp vrid 10 track interface g0/0/1 reduced 30 #监测上行接口故障，则优先级降低30，作用是vrrp组优先级低于备份，则备份抢占为master，流量切换至主，确保流量不中断
interface Vlanif20
vrrp vrid 20 virtual-ip 192.168.20.254 #设置vlan20的虚拟网关地址
SW2配置，与SW1相反：
interface Vlanif10
vrrp vrid 10 virtual-ip 192.168.10.254 #设置vlan10的虚拟网关地址
interface Vlanif20
vrrp vrid 20 virtual-ip 192.168.20.254
vrrp vrid 20 priority 110
vrrp vrid 20 preempt-mode timer delay 20
vrrp vrid 20 track interface GigabitEthernet0/0/2 reduced 30

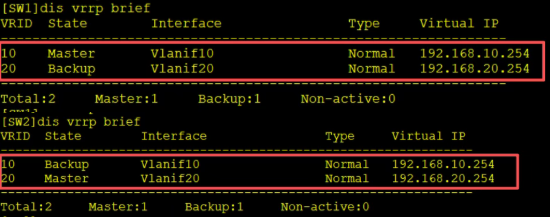

检查一下SW1和SW2的vrrp配置：

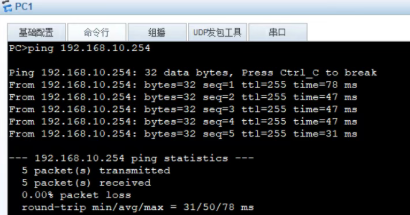

配置终端地址，测试一下到网关是否正常。
4、配置路由，打通整个网络：
SW1和SW2配置一条默认路由到各自上联接口
[SW1]ip route-static 0.0.0.0 0 11.1.1.1
[SW2]ip route-static 0.0.0.0 0 12.1.1.1
R1配置两条回程路由分别到两个互联接口，这里为了方便直接用255.255.0.0，大家实际项目中切忌不可用这么配置，一定要将范围控制到最小
[R1]ip route-static 192.168.0.0 255.255.0.0 11.1.1.2
[R1]ip route-static 192.168.0.0 255.255.0.0 12.1.1.2
5、测试一下结果

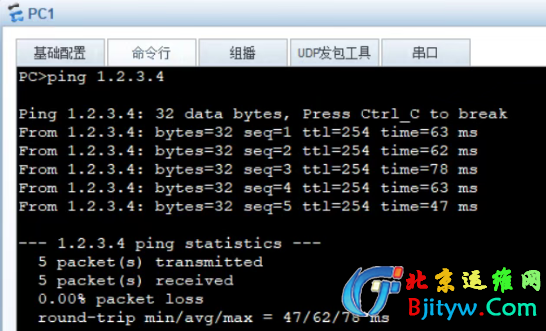

测试PC1到1.2.3.4：

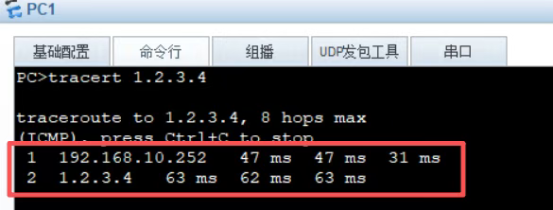

测试PC1到1.2.3.4的路径：

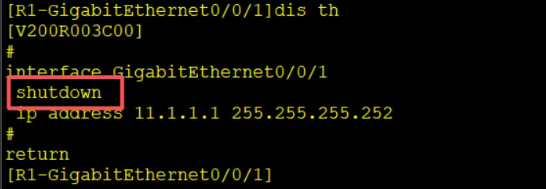

测试切换路径，模拟故障down掉R1的G01接口，看看PC1流量是否可以切换到SW2：

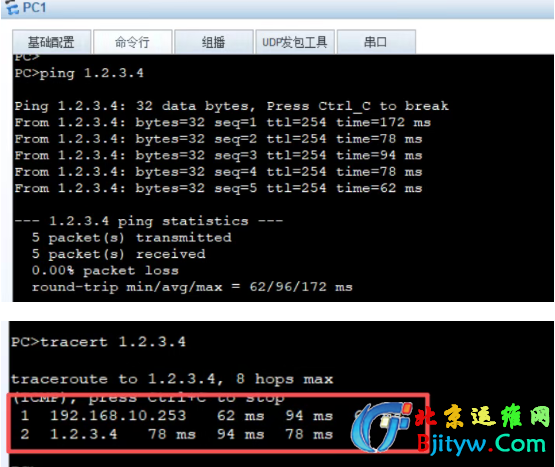

接口已经down掉，检查PC1的连通情况以及路由：
仔细观察这里的第一跳，已经是SW2了。
