高级 ACL 编号：3000~3999
匹配维度：源 IP、目的 IP、TCP/UDP 端口、ICMP 类型、协议、时间段
部署原则：尽量靠近流量源接口，traffic-filter inbound（入方向）拦截更省资源
规则逻辑：按 rule 序号从小到大匹配，匹配即停止；末尾隐含deny ip any any
端口匹配符
eq 80：等于 80 端口
gt 1024：大于 1024
lt 1000：小于 1000
range 1000 2000：端口区间
常用端口别名
www=80、https=443、ftp=21、ssh=22、telnet=23、dns=53

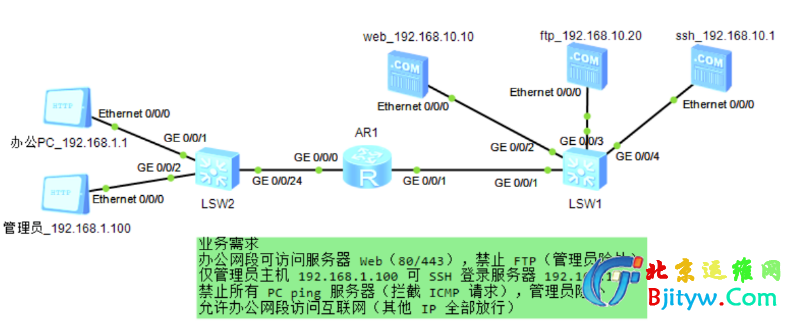

演示案例
AR1:
# acl 3000作用：过滤PC端去往u服务器的报文（注意应用在路由器接口的outbound方向）
acl number 3000
# 规则5：管理员允许SSH服务器22端口
rule 5 permit tcp source 192.168.1.100 0 destination 192.168.10.1 0 destination
-port eq 22
# 规则10：允许所有PC访问Web 80端口
rule 10 permit tcp source 192.168.1.0 0.0.0.255 destination 192.168.10.0 0.0.0.
255 destination-port eq www
# 规则15：允许HTTPS 443
rule 15 permit tcp source 192.168.1.0 0.0.0.255 destination 192.168.10.0 0.0.0.
255 destination-port eq 443
# 规则20：允许管理员访问ftp
rule 20 permit tcp source 192.168.1.100 0 destination 192.168.10.20 0 destinati
on-port eq ftp
# 规则25：禁止其他人访问ftp
rule 25 deny tcp source 192.168.1.0 0.0.0.255 destination 192.168.10.0 0.0.0.25
5 destination-port eq ftp
# 规则30：放行PC端去往服务器的ICMP报文
rule 30 permit icmp source 192.168.1.100 0 destination 192.168.10.0 0.0.0.255
# acl 3001作用：服务器去往PC端的ICMP报文，仅放行 192.168.1.100（注意应用在路由器接口的inbound方向）
acl number 3001
rule 5 permit icmp destination 192.168.1.100 0 icmp-type echo-reply
rule 10 deny icmp destination 192.168.1.0 0.0.0.255 icmp-type echo-reply
rule 15 permit ip
# 应用ACL
interface GigabitEthernet0/0/1
ip address 192.168.10.254 255.255.255.0
traffic-filter outbound acl 3000
traffic-filter inbound acl 3001

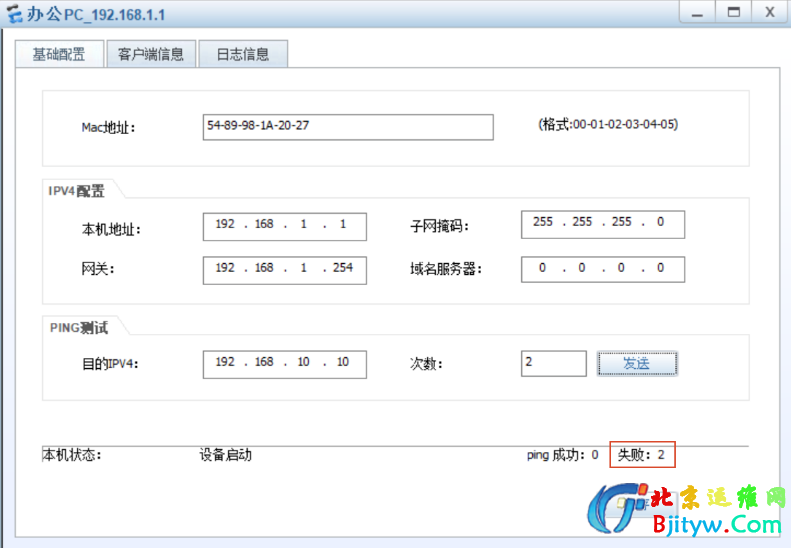

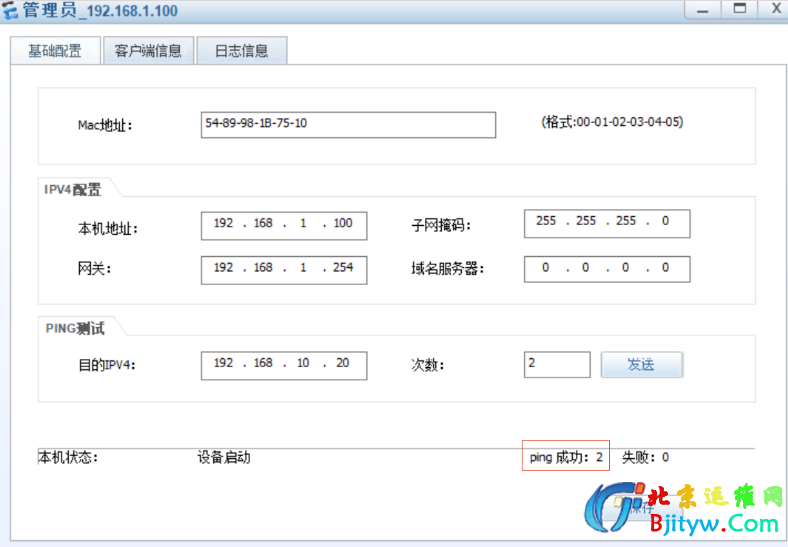

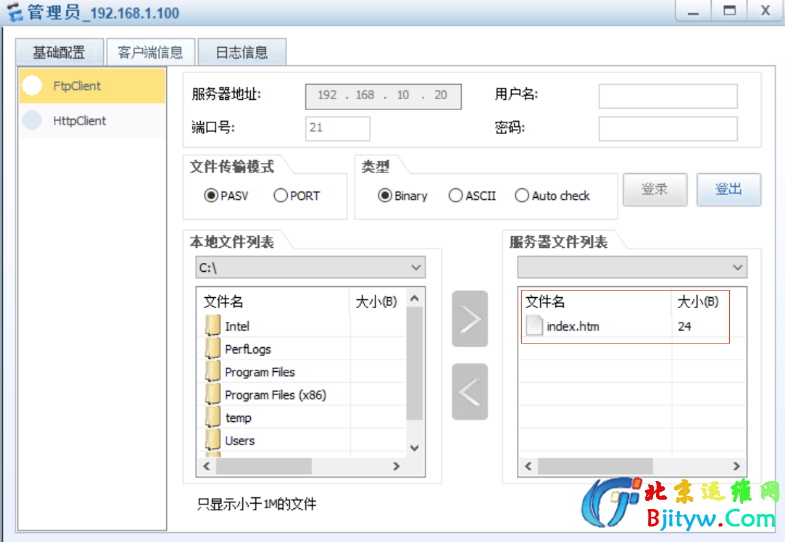

测试效果：
