【实验环境】
Cisco Packet Tracer 5.3.2
【实验目的】
模拟思科设备IOS损坏，练习如何在ROM Monitor模式下修复IOS

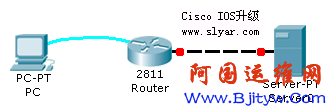

【实验拓扑】
【实验步骤】
1、按照拓扑图连接设备：
思科设备不管使用交换机还是路由器都无所谓，本例使用2811路由器

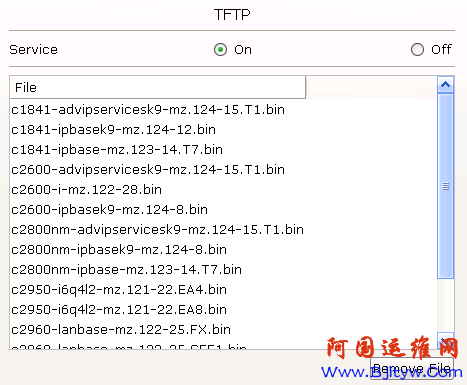

Server上开启TFTP服务器，上面放置有Cisco ios镜像文件，真实环境中可以使用一台PC，安装tftpd软件后即可成为一台TFTP服务器。
思科设备一定要使用第一个以太网接口与TFTP服务器相连。
2811路由器，f0/0接口，IP:1.1.1.1/24
Server服务器，以太网接口，IP：1.1.1.250/24
2、使用Console线连接路由器
3、关闭路由器电源，打开路由器电源，30s内按Ctrl+break键进入ROM Monitor模式(交换机使用MODE键进入，之前的文章有写)
4、之后的命令及响应如下。从上到下依次输入的命令含义为：
配置路由器IP地址(使用第一个以太网接口，注意)
配置路由器子网掩码
配置TFTP服务器IP地址
配置新的IOS镜像文件名，位于TFTP服务器中
配置默认网关，通常无意义，但必须配置
启动tftp程序从TFTP服务器下载新的IOS安装
确认执行
重新加载IOS
Self decompressing the image :
#############
monitor: command “boot” aborted due to user interrupt
rommon 1 > IP_ADDRESS=1.1.1.1
rommon 2 > IP_SUBNET_MASK=255.255.255.0
rommon 3 > TFTP_SERVER=1.1.1.250
rommon 4 > TFTP_FILE=c2800nm-ipbase-mz.123-14.T7.bin
rommon 5 > DEFAULT_GATEWAY=1.1.1.254
rommon 6 > tftpdnld
IP_ADDRESS: 1.1.1.1
IP_SUBNET_MASK: 255.255.255.0
DEFAULT_GATEWAY: 1.1.1.254
TFTP_SERVER: 1.1.1.250
TFTP_FILE: c2800nm-ipbase-mz.123-14.T7.bin
Invoke this command for disaster recovery only.
WARNING: all existing data in all partitions on flash will be lost!
Do you wish to continue? y/n: [n]: y
.
Receiving c2800nm-ipbase-mz.123-14.T7.bin from 1.1.1.250 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
File reception completed.
Copying file c2800nm-ipbase-mz.123-14.T7.bin to flash.
rommon 7 > boot
