每天学习一点点，过段时间我们就可以开始实践综合案例，大家在学习的过程中主要学习原理，命令不是必须要记住的，原理通了，那任意品牌就都可以实践了。
今天主要三个知识点，分别是堆叠、链路聚合、OSPF单区域。其中链路聚合是之前就一起学习过的，本期实验采用新华三的HCL模拟器再做一次，再加入堆叠和OSPF单区域的配置，先让OSPF跑起来。

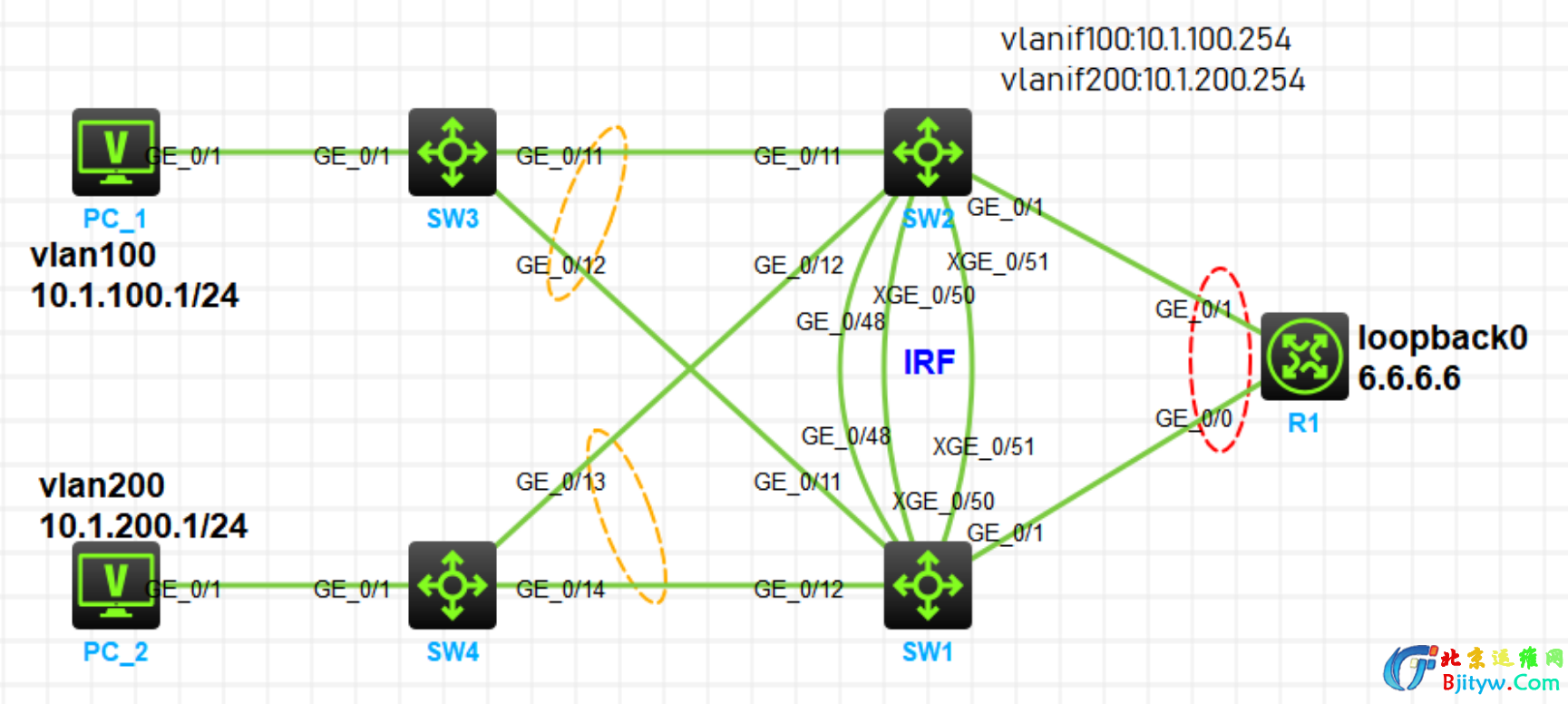

一、实验拓扑图
二、实验主要需求
1、PC1和PC2分别属于vlan100和vlan200，地址已规划好
2、SW1和SW2部署IRF堆叠，SW1作为主，用G48接口做BFD MAD双活检测
3、SW3和SW4到IRF部署链路聚合，采用动态LACP模式
4、网关在IRF，分别为100.254和200.254
5、IRF与R1之间采用链路聚合，部署OSPF单区域
6、R1设置loopback0接口模拟终端
三、分解步骤
1、配置堆叠和双活检测
SW1配置：
[SW1]int range ten1/0/50 ten1/0/51
[SW1-if-range]shutdown #配置堆叠前，需要关闭堆叠接口
堆叠配置：
SW1配置：
Irf member 1 priority 10 #配置优先级，默认1，范围1-32，越大优先级越高
irf-port 1/1 #堆叠接口1
port group interface Ten1/0/50 #加入接口
irf-port 1/2 #堆叠接口2
port group interface Ten1/0/51 #加入接口
Int range ten1/0/50 ten1/0/51 #开启接口
undo shutdown
以上SW1就配置完毕，SW2与SW1类似，有几点需要注意，irf编号不能重复，堆叠对接接口要对调，SW2具体配置：
[SW2]irf member 1 renumber 2 #修改irf编号，修改完重启交换机
[SW2]irf member 2 priority 5 #修改优先级，要比SW1低
int ran ten2/0/50 ten2/0/51
Shutdown #关闭接口，由于修改了irf编号，所以这里接口是2开始
[SW2]irf-port 2/1
[SW2-irf-port2/1]port group interface ten2/0/51 #与SW1要对调
[SW2]irf-port 2/2
[SW2-irf-port2/2]port group interface ten2/0/50 #与SW1对调
int ran ten2/0/50 ten2/0/51
Undo Shutdown #开启接口
分别在SW1和SW2激活IRF配置：
[SW1]irf-port-configuration active
[SW2]irf-port-configuration active

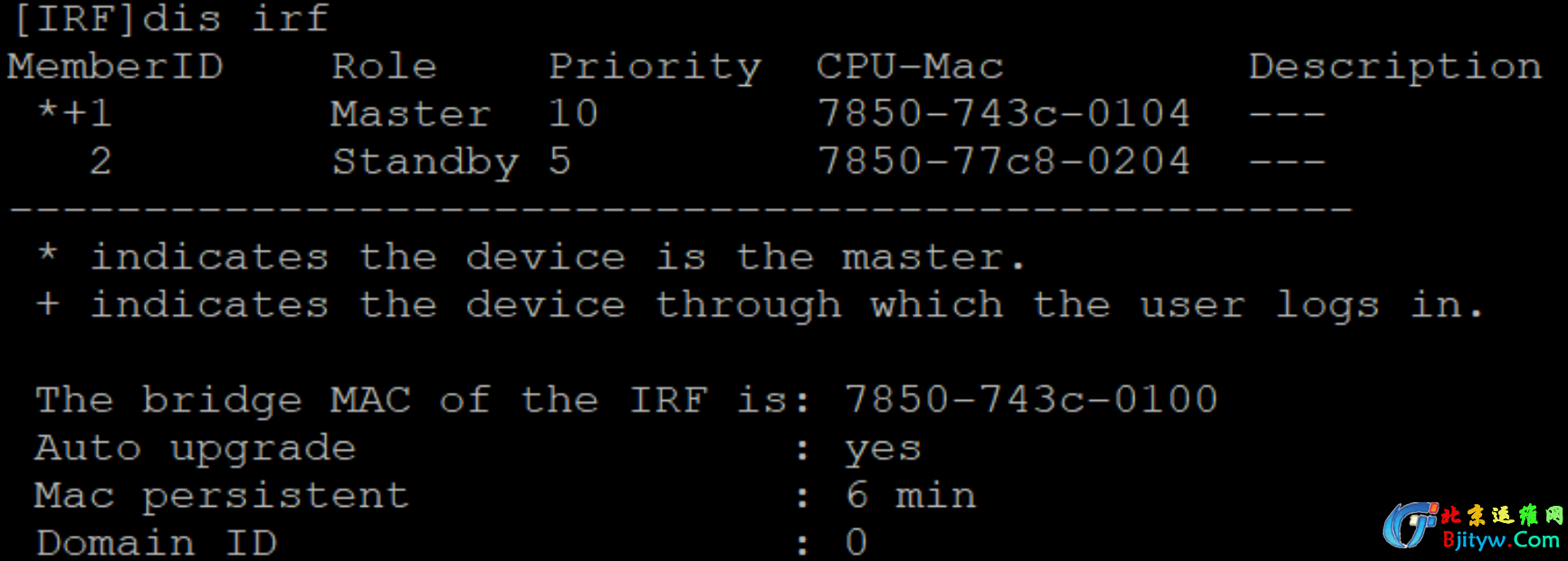

到此IRF就配置完成，真机环境SW2会自动重启，模拟器偶尔有个别bug，如果没重启，需要手动重启，重启以后检查一下配置：
可以看到主从信息，以及优先级，此时SW1和SW2在逻辑上就已经是一台交换机，只要单独配置主交换机即可，从交换机自动同步配置。
如果交换机之间因为线缆、接口等故障导致堆叠掉了，这时候会有一个很严重的问题，就是堆叠分裂，由于堆叠之间交换机配置完全一致，会出现很多意想不到的问题，比如我们本期实验环境，网关在IRF，一旦堆叠分裂，两台交换机就会出现两个网关地址，从而导致ip冲突。接下来我们就通过BFD MAD检测来避免这种情况的发生。
我们在主交换机上配置：
[IRF]int Route-Aggregation 12 #新建一个路由聚合口，做IRF的心跳检测
[IRF-Route-Aggregation12]link-aggregation mode dynamic #聚合采用动态模式
[IRF]int ran g1/0/48 g2/0/48 #批量配置接口
[IRF-if-range]port link-mode route #修改接口模式为路由模式
[IRF-if-range]port link-aggregation group 12 #加入聚合组
接下来启用BFD进行MAD检测：
int Route-Aggregation 12
mad bfd enable #启用bfd检测mad
mad ip address 1.1.1.1 255.255.255.0 member 1 #配置心跳地址，随便配置，互通即可
mad ip address 1.1.1.2 255.255.255.0 member 2 #配置心跳地址，随便配置，互通即可

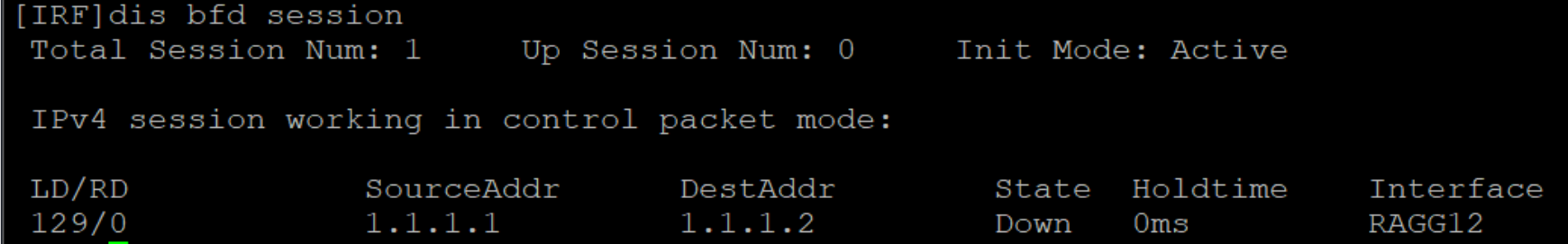

检查BDF会话当前状态，当前为down状态：

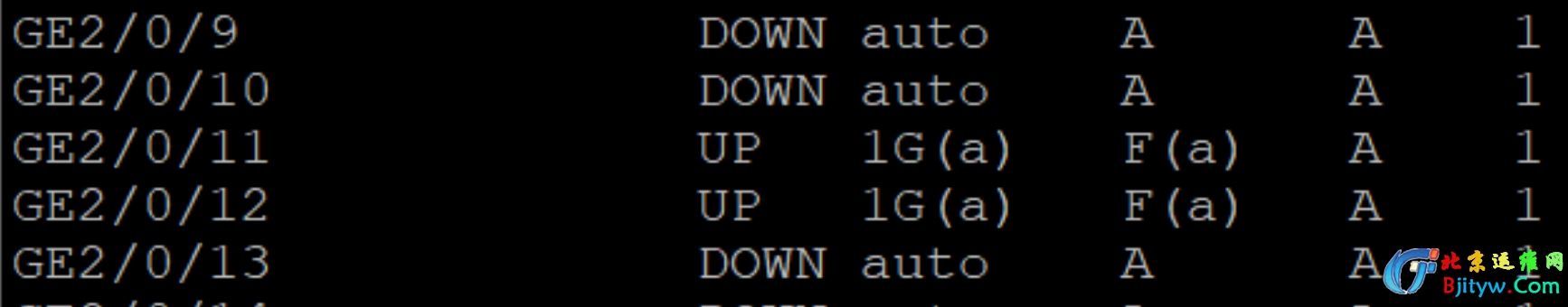

测试mad检测配置效果，测试之前先看一下接口情况，此时2/0/11和2/0/12接口处于up状态：
为了直观观察效果，先将2/0/48接口和路由聚合口12排除掉mad检测：
[IRF]mad exclude interface g2/0/48
[IRF]mad exclude interface Route-Aggregation 12
接下来我们关闭1/0/50和1/0/51接口，然后再看BFD会话情况：
[IRF]int ran ten1/0/50 ten1/0/51
[IRF-if-range]shutdown

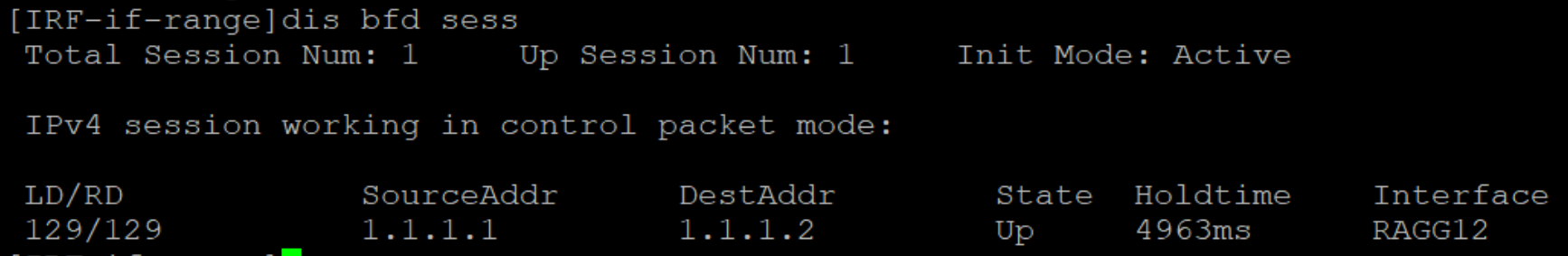

此时BFD会话状态已经成为up：
我们在看一下刚才的2/0/11和2/0/12接口状态，记住测试堆叠分裂，从主交换机已经看不到SW2的配置了，需要到SW2查看：

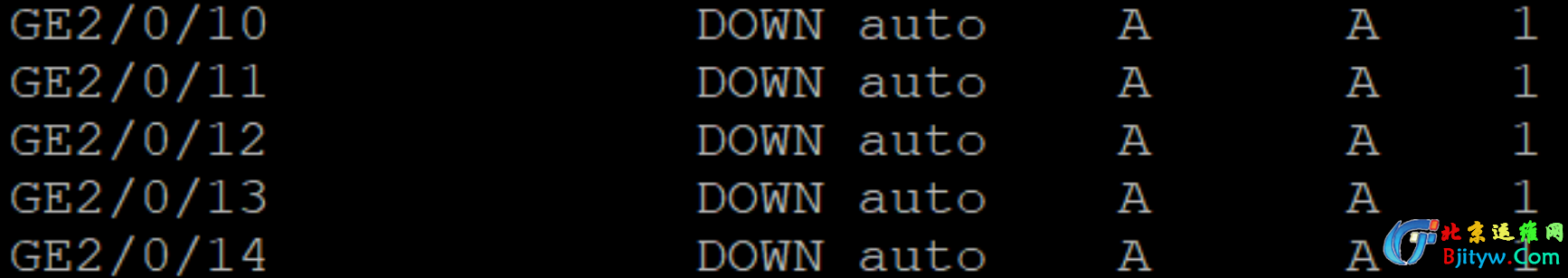

此时可以看到，刚才up状态的2/0/11和2/0/12接口，已经转为down状态。
总结一下，BFD会话检测到堆叠分裂以后，会自动down掉从交换机的所有接口，防止出现ip冲突等各种状况，流量将全部切换到主交换机。堆叠恢复需要等一段时间，确保流量全部切换，等堆叠恢复以后，从交换机会自动重启，此时流量已经全部切换到主，所以并不会影响业务转发。
2、配置链路聚合
聚合上期已经一期学习过一遍了，本期只贴IRF的结合配置，SW3和SW4以及R1的配置自行补全即可。
[IRF]int Bridge-Aggregation 1 #到路由聚合组
[IRF-Bridge-Aggregation1]link-aggregation mode dynamic
[IRF]int ran g1/0/1 g2/0/1
[IRF-if-range]port link-aggregation group 1
[IRF]int Bridge-Aggregation 2 #到SW3聚合组
[IRF-Bridge-Aggregation2]link-aggregation mode dynamic
[IRF-Bridge-Aggregation2]int ran g1/0/11 g2/0/11
[IRF-if-range]port link-aggregation group 2
[IRF]int Bridge-Aggregation 3 #到SW4聚合组
[IRF-Bridge-Aggregation3]link-aggregation mode dynamic
[IRF-Bridge-Aggregation3]int ran g1/0/12 g2/0/12
[IRF-if-range]port link-aggregation group 3
3、配置全域接口、vlan、地址
不知道大家有没有注意过，或者学过子网划分的小伙伴，我们一般为了节省互联地址，经常采用/30的掩码，也就255.255.255.252，共有4个地址，2个可用。之前有一期也给大家提起过，本期给大家顺便演示一下，/31位掩码，也就是255.255.255.254，只有2个地址的情况下，这两个地址到底能不能用。
IRF配置：
vlan 100
vlan 200
vlan 999 #作为与路由的互联vlan
interface Vlan-interface100
ip address 10.1.100.254 255.255.255.0
interface Vlan-interface200
ip address 10.1.200.254 255.255.255.0
interface Vlan-interface999
ip address 10.10.10.3 255.255.255.254 #这里配置了/31的掩码，配置是生效了，但是不知道能不能通
interface Bridge-Aggregation1
port access vlan 999
[IRF]int ran Bridge-Aggregation 2 Bridge-Aggregation 3 #批量配置聚合口
[IRF-if-range]port link-type trunk
[IRF-if-range]port trunk permit vlan 100 200
R1配置：
interface Route-Aggregation1 #新建路由聚合组
ip address 10.10.10.2 255.255.255.254 #此处ip地址也是/31掩码
link-aggregation mode dynamic
interface GigabitEthernet0/0 #加入聚合组
port link-aggregation group 1
interface GigabitEthernet0/1 #加入聚合组
port link-aggregation group 1
[R1]int LoopBack 0 #配置环回接口，模拟终端
[R1-LoopBack0]ip address 6.6.6.6 32
SW3和SW4配置：
配置命令这里就不贴了，与IRF类似，大家看图和接口别配置错就行，主要配置vlan、聚合接口、聚合接口模式、接口加入聚合组、终端接口。

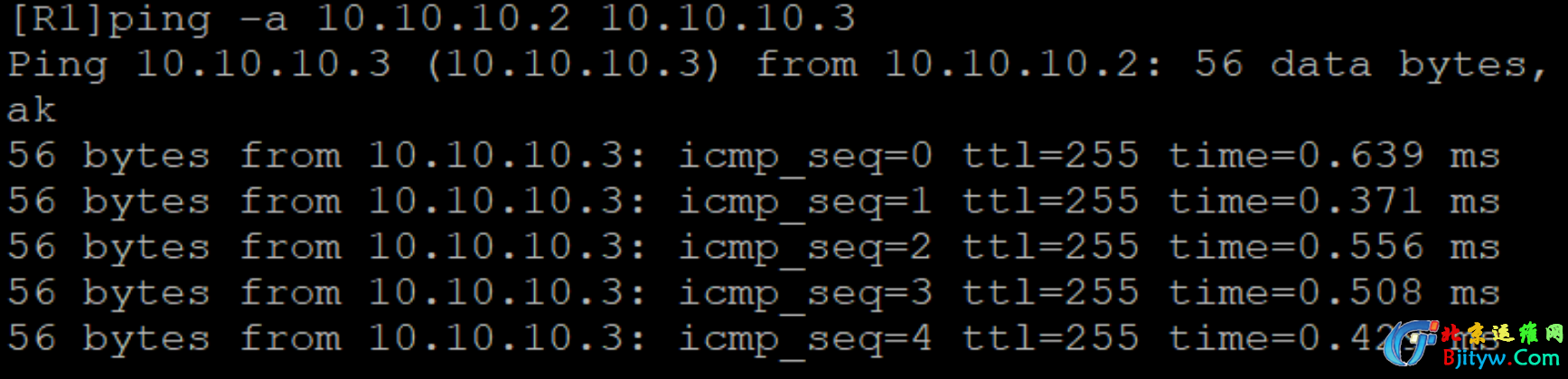

我们测试一下/31位掩码的两个地址，能否互相ping通：
可以看到，确实通了。
4、配置OSPF单区域
IRF配置，两种宣告方式：
[IRF]ospf 1
[IRF-ospf-1]area 0
[IRF-ospf-1-area-0.0.0.0]network 10.10.10.3 0.0.0.0 #进程下宣告
Int vlanif 100
[IRF-Vlan-interface100]ospf 1 area 0 #接口下宣告
Int vlanif 200
[IRF-Vlan-interface200]ospf 1 area 0
R1配置，两种宣告方式：
[R1]ospf 1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 10.10.10.2 0.0.0.0
[R1]int LoopBack 0
[R1-LoopBack0]ospf 1 area 0
5、测试结果

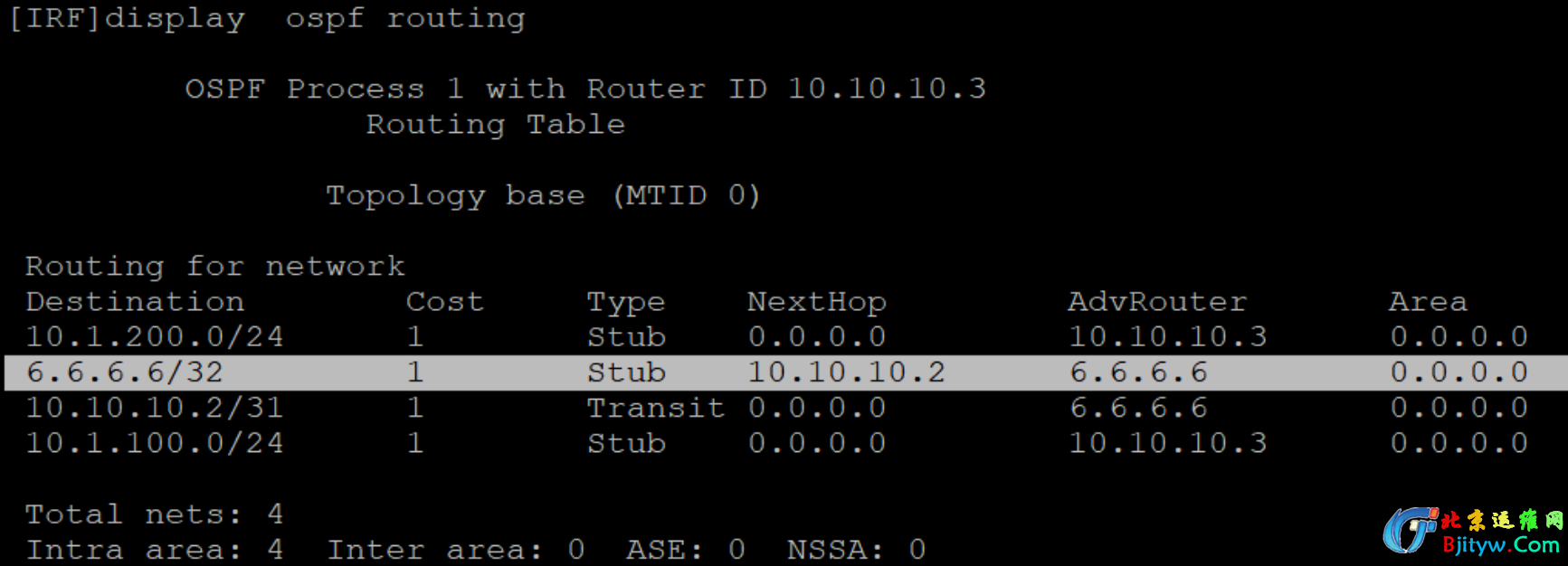

查看路由表：
[IRF]display ospf routing
可以看到，路由已经到了。

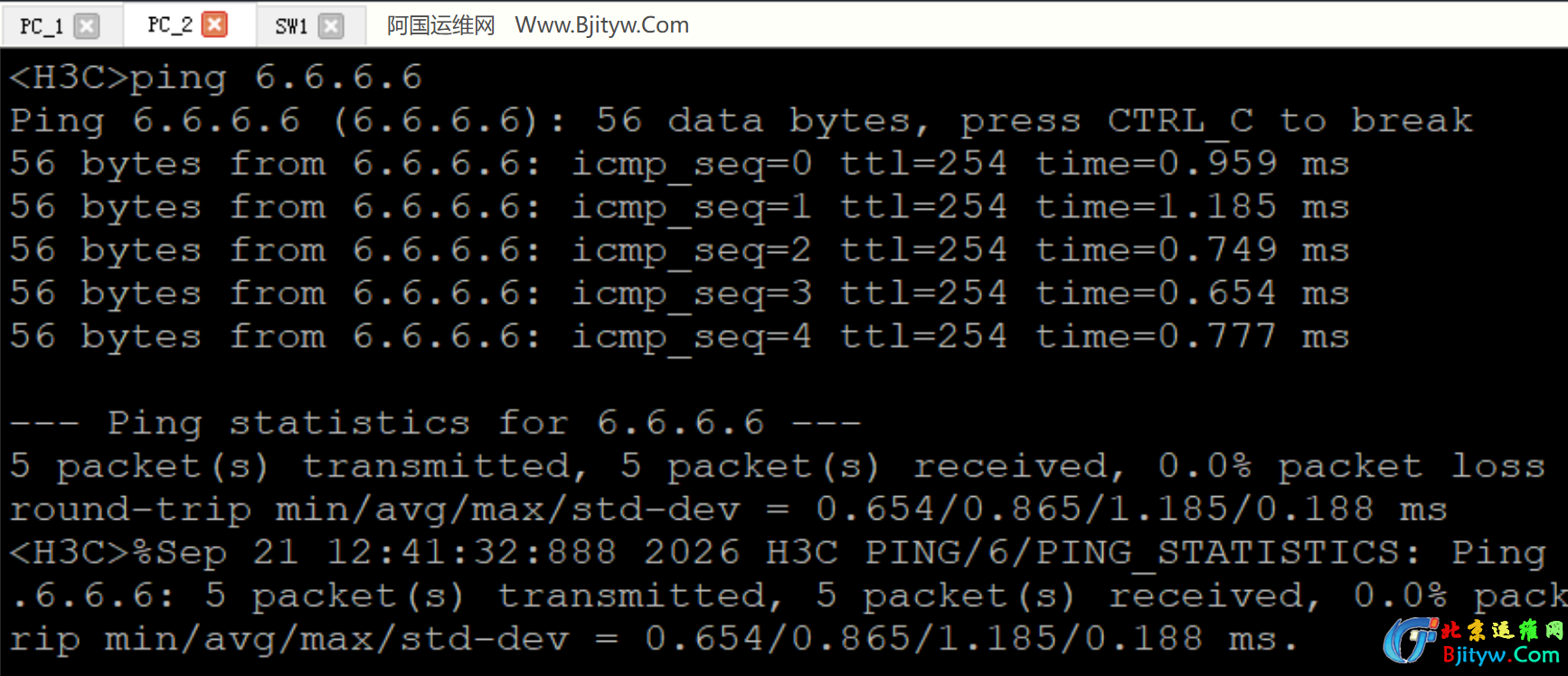

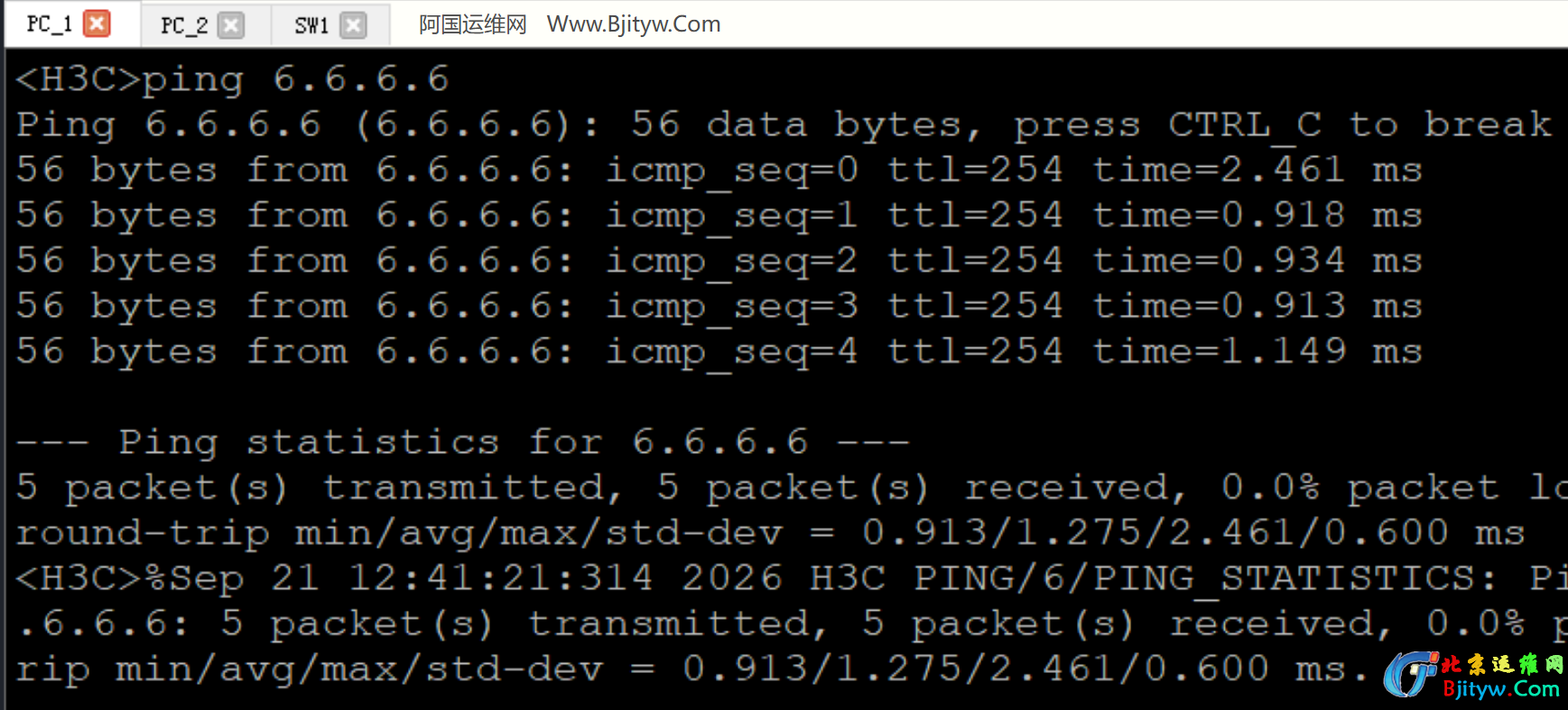

PC1和PC2分别配置对应地址，测试到6.6.6.6是否可以通信：
可以看到，PC1和PC2都可以正常通信了。
小提示：HCL模拟器有时候会有莫名其妙的问题，配置对了但是不通，这种情况先检查配置，配置确定没问题的话，保存配置以后重启一下设备就好了。
