先说结论：
子网掩码是给 IP 地址划分子网用的：1=网络位，0=主机位，直白地说是确定一个地址是属于哪个网段的。反掩码和通配符掩码通常是给“匹配规则”用的：0=精确匹配，1=模糊匹配。反掩码通常是子网掩码按位取反，要求必须连续；通配符可以非连续，常用于ACL、策略路由等。
本期主要目的是让大家熟悉反掩码和通配符的区别和联系，后续我们将开始学习NAT、ACL、防火墙等等，都会要用到。

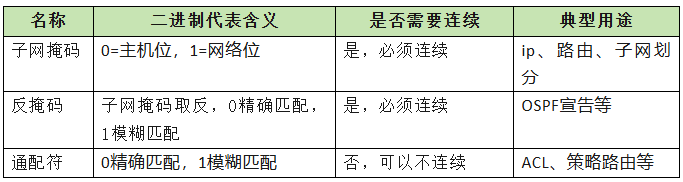

1.三者核心区别
注意：在连续的情况下，反掩码和通配符数值可能一样，例如匹配10.1.1.0/24，反掩码和通配符都是0.0.0.255。
但是概念不同：OSPF 里叫反掩码，通常是子网掩码取反。ACL 里叫通配符，可以写成非连续形式。

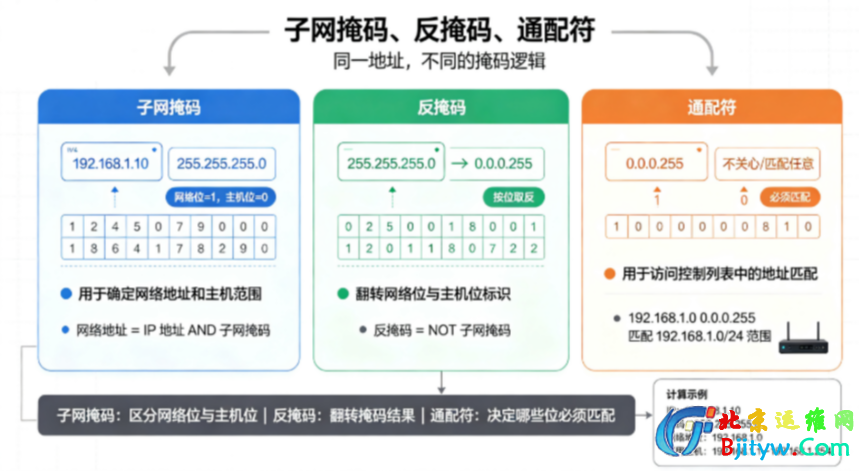

计算示例
IP:192.168.1.10抽码:255.255.255.0网培地址:192.168.1.0
可用主机:192.168.1.1-192.168.1.254
2. 应用场景
2.1子网掩码
用于IP地址本身：
接口配置：ip address 10.1.1.1 255.255.255.0
路由表：10.1.1.0/24
子网划分、VLSM、路由汇总、判断两个IP是否在同一网段等都需要用子网掩码。
举例说明：
网段：172.16.10.0/24
掩码：/24代表24个连续的1，8个连续的0，转换为十进制就是255.255.255.0
网络地址和广播地址分别是：172.16.10.0和172.16.10.255
可用主机：共256个地址，可用地址为254，,172.16.10.1 - 172.16.10.254。
2.2 反掩码
比如OSPF中网段宣告：network172.16.10.0 0.0.0.255
这里的0.0.0.255就是反掩码，表示匹配172.16.10.0/24。
反掩码 = 255.255.255.255 - 子网掩码。
举例说明：
/24掩码十进制：255.255.255.0，反掩码255.255.255.255-255.255.255.0=0.0.0.255
/22掩码十进制：255.255.252.0，反掩码计算后：0.0.3.255
其他反掩码计算方式相同。
2.3 通配符
常见于 ACL：rule 10 permit 192.168.1.0 0.0.0.255
表示匹配192.168.1.0/24网段。
在ACL中的通配符举例：
通配符0.0.0.0：精确匹配一个IP
通配符255.255.255.255：匹配所有IP
通配符0.0.0.255：匹配一个/24的网段
*通配符0.0.3.255：匹配4个连续/24，即一个/22
*通配符0.0.2.255：可以匹配不连续的两个/24，例如 192.168.1.0/24和192.168.3.0/24
3. 如何计算
3.1 子网掩码
根据前缀长度n：前n位为1，后32-n位为0。

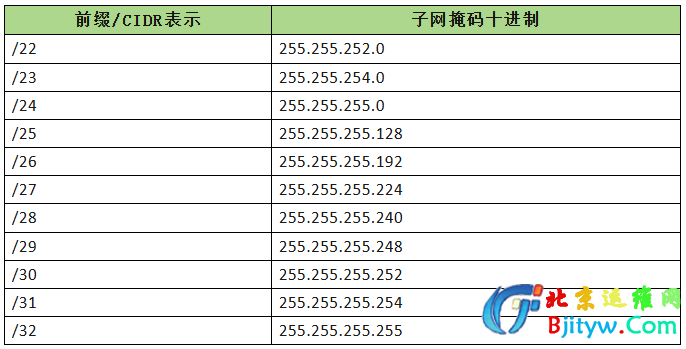

常见子网掩码：
3.2 反掩码
反掩码 = 255.255.255.255 - 子网掩码。
举例说明：
前缀/24：255.255.255.255 - 255.255.255.0 = 0.0.0.255
前缀/22：255.255.255.255 - 255.255.252.0 = 0.0.3.255
前缀/26：255.255.255.255 - 255.255.255.192 = 0.0.0.63
*3.3 通配符计算通用方法，本期重点
计算步骤：
a. 写出要匹配的ip或网段的二进制。
b. 找出所有地址中“相同的位”和“变化的位”。
c. 相同位：通配符写 0，表示必须精确匹配。
d. 变化位：通配符写 1，表示模糊匹配，可以任意。
e. 基础地址中：固定位写目标值，可变位通常写0。
f. 最后转回十进制。

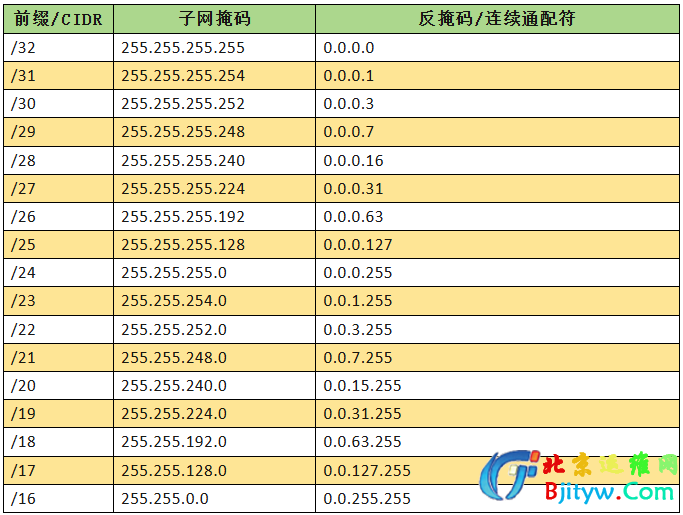

4. 常见掩码 / 反掩码 / 通配符对照
5.通配符计算示例，以华为/H3C设备基础ACL为例，其他品牌类似。重点不在命令，主要看ip/网段和通配符的计算和应用。
示例1：匹配单个ip或全部ip，要匹配192.168.1.1：
单个ip：rule 5 permit source 192.168.1.10.0.0.0
全部ip：rule 5 permit source 0.0.0.0255.255.255.255
通配符0.0.0.0表示所有位都必须精确匹配，而255.255.255.255则代表全部随机匹配。
示例2：匹配一个/24的网段，要匹配192.168.1.0/24：
rule 5 permit source 192.168.1.00.0.0.255
因为：前三段固定：192.168.1，最后一段任意：0-255
所以通配符：0.0.0.255
示例3：合并四个连续的/24网段为一个/22
rule 5 permit source 192.168.0.00.0.3.255
分析过程，四个网段：
192.168.0.0/24，192.168.1.0/24
192.168.2.0/24，192.168.3.0/24
主要看第三段变化的部分，转为二进制：
0 = 00000000，1 = 00000001
2 = 00000010，3 = 00000011
前6位相同：全部都是000000 ，后2位变化：00、01、10、11
所以：
第三段通配符变化部分取最大 = 00000011 = 3
第四段全变化 = 11111111=255
基础地址变化部分取最小 = 192.168.0.0
所以计算结果：合并后反掩码/连续通配符为：0.0.3.255，掩码为：255.255.252.0=/22
匹配范围：192.168.0.0 /22- 192.168.3.255/22
这里一定要注意通配符和基础地址取值，是变化部分最小，以上示例特殊，继续看下面示例就明白变化部分取值了。
示例4：合并192.168.16.0/24到192.168.19.0/24，共四个网段
rule 5 permit source 192.168.16.00.0.3.255
重点看第三段变化部分：
16 = 00010000，17 = 00010001
18 = 00010010，19 = 00010011
前6位相同：000100，后2位变化。
所以：
基础地址变化部分取最小：192.168.16.0
通配符变化部分取最大：0.0.3.255，这里的变化部分是最后2位，所以是00000011=3，而不是整体00010011=19，因为本段中标蓝部分属于相同部分，不参与计算。
汇总后整体网段：192.168.16.0/22
示例5：经过上边举例，合并172.16.8.0/24到172.16.15.0/24，此示例作为练习，大家将基础地址和通配符发到评论区。
记住重点，看变化的那一段，再找相同位和变化位，然后通配符取值和基础地址取值。
示例6：非连续匹配，匹配192.168.1.0/24和192.168.3.0/24
这是两个不连续的网段，所以在这个例子中反掩码和通配符就不相同了，要匹配：
同样看第三段：
1 = 00000001，3 = 00000011
依旧找相同位：与之前连续匹配不同的是，不仅要从左边找，还有从右边的低位找，因此，前6位相同：000000，最低位相同：1，红色部分。
再找不同位：从左到右第2低位不同，一个是 0，一个是 1，蓝色部分。
所以：
固定好相同位：前6位为0，最低位为1
固定好可变位：第2低位
通配符第三段就是：00000010 = 2，第四段全部模糊匹配：255
基础地址第三段，依然是选最小：00000001 = 1
结果：
rule 5 permit source 192.168.1.00.0.2.255
示例7：很经典的一个案例，匹配一个/24中所有奇数或偶数 IP
匹配偶数ip，例如
192.168.1.0
192.168.1.2
192.168.1.4
...
192.168.1.254
第四段偶数转换为二进制最低位一定是0：
所以：最低位固定为0，其余7位可变。
第四段通配符：11111110 = 254
结果：
rule 5 permit source 192.168.1.00.0.0.254
如果要匹配奇数：
192.168.1.1
192.168.1.3
...
192.168.1.255
同理，第四段奇数转换为二进制最低位一定是1，所以最低位固定为0，其余7位可变。
第四段通配符依旧是：11111110=254
结果就是：
rule 5 permit source 192.168.1.10.0.0.254
示例8：不能简单合并的情况，比如想合并以下网段，看似连续：
192.168.1.0/24，192.168.2.0/24
其中有变化的第三段：
1 = 00000001，2 = 00000010
如果按照上述办法，但它们不是连续的
如果写成：192.168.1.0 0.0.3.255
则最终会匹配到四个网段：
192.168.0.0/24
192.168.1.0/24
192.168.2.0/24
192.168.3.0/24
多匹配了0和3。按照规范，ACL要精确匹配就需要拆成两条来写，而不能用汇总的方式。这种匹配可以实现需求，但是超越了需求边界，在安全上来讲，这就不属于最小策略了。
6. 总结
1.ACL里写的是通配符，不是子网掩码。
2.OSPF里的反掩码通常是子网掩码取反。
3.连续网段匹配时：通配符 = 反掩码 = 255.255.255.255 - 子网掩码。
4.非连续通配符用于ACL等策略匹配，不用于普通子网掩码。
5.路由汇总要求连续且对齐；ACL通配符可以非连续，但可能匹配出额外地址。
6.通配符中1的个数越多，匹配范围越大。全0只匹配一个ip，全1匹配所有ip。
