二、交换机三种接口类型-进阶版
开始之前，给大家简要说明一下PVID和VID的概念，VID是VLAN的“身份证号”，即VLAN标签（全局唯一标识），
而PVID是端口的“默认归属VLAN”（属于端口属性）。

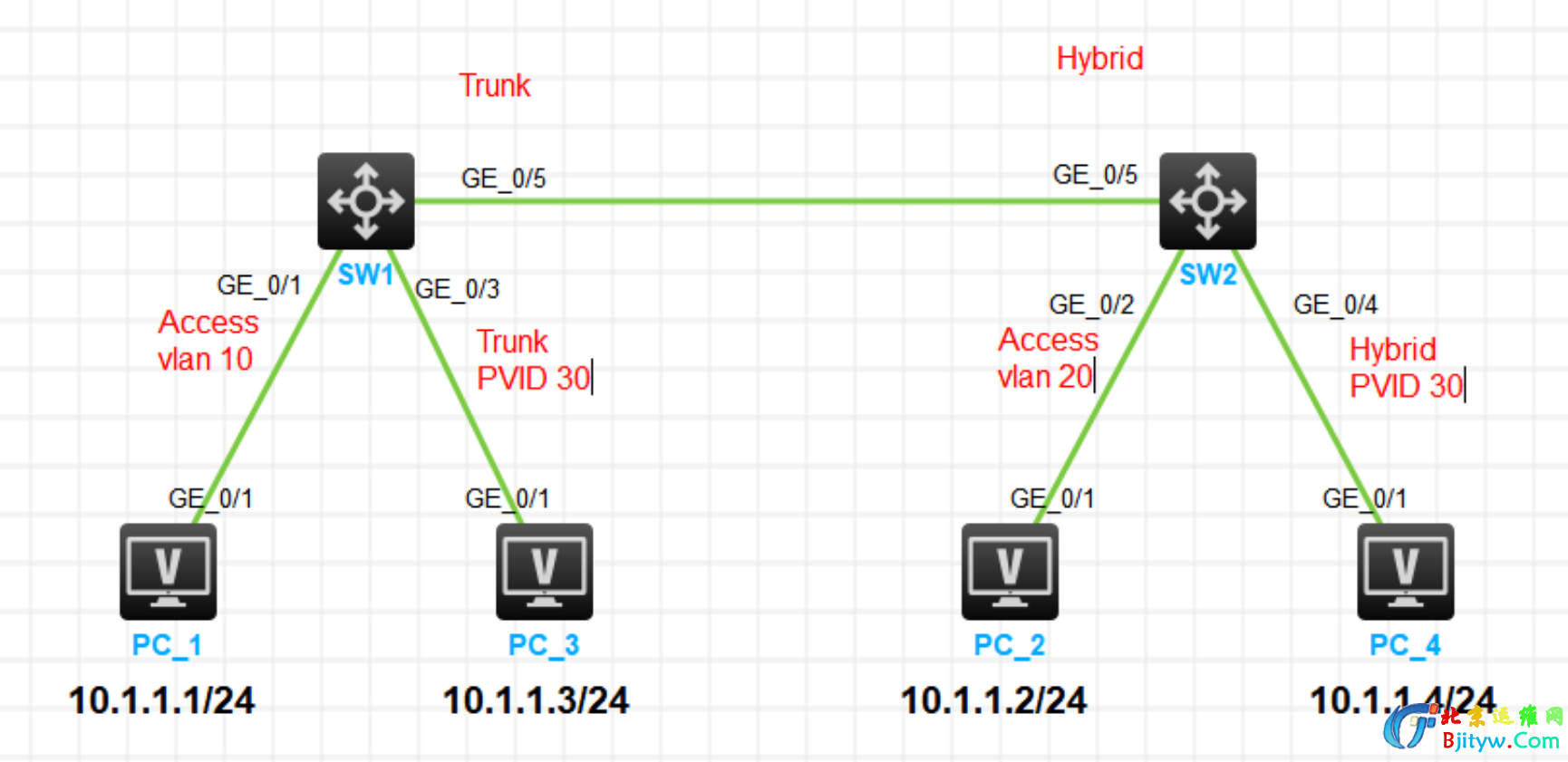

以上是我们上期最后给大家的拓扑图，这次换到HCL中，条件再给大家介绍一下，各个接口类型已经固定，对应的PVID也已经固定，就是说每台PC属于哪个vlan已经确定，要求PC1和PC2互通，PC3和PC 4互通。
现大致看一下图中标注，提取一下有效信息，为后边实验做准备。
首先，一共涉及3个vlan，所以需要创建3个vlan
其次，有两个接口是access类型，并且给出了默认vlan，这两个接口直接按图配置即可
最后，还有2个终端接口和交换机互联接口分别是trunk和hybrid，那我们就应该想到，trunk接口类型的特性，可能需要放行vlan，但是要放行哪些目前不知道，PVID应该打多少也不知道，同样，连接终端的hybrid接口给出了PVID，但是不知道哪些vlan需要untagged和tagged，就是剥离标签通过还是带着标签通过，而交换机互联的hybrid接口PVID和需要给哪些vlan进行Untagged或tagged都不知道，这就需要我们通过分析，来一步一步给他补全。
我们先把已知条件配置好，搭建好基础环境，一些基本命令我就不贴了，比如进入全局视图等等，H3C和华为有些命令相似度较高。
SW1配置：
[H3C]sysname SW1 #交换机重命名
[SW1]vlan 10 #创建vlan10
[SW1]vlan 20
[SW1]vlan 30
[SW1]interface g1/0/1 #进入接口视图
[SW1-GigabitEthernet1/0/1]port link-type access #配置接口类型，H3C交换机接口默认就是access类型，此条可以不配置，此处为了方便大家熟悉命令
[SW1-GigabitEthernet1/0/1]port access vlan 10 #接口默认vlan
[SW1-GigabitEthernet1/0/3]port link-type trunk #配置接口类型
[SW1-GigabitEthernet1/0/3]port trunk pvid vlan 30 #配置接口PVID，放行vlan暂时不知道。
[SW1-GigabitEthernet1/0/5]port link-type trunk #交换机互联接口，根据拓扑图，目前只知道接口类型，不知道PVID和放行列表，暂时不进行配置
SW2配置：
[H3C]sys SW2
[SW2]vlan 10
[SW2]vlan 20
[SW2]vlan 30
[SW2]int g1/0/2
[SW2-GigabitEthernet1/0/2]port link-type access
[SW2-GigabitEthernet1/0/2]port access vlan 20
[SW2]int g1/0/4
[SW2-GigabitEthernet1/0/4]port link-type hybrid
[SW2-GigabitEthernet1/0/4]port hybrid pvid vlan 30
[SW2]int g1/0/5
[SW2-GigabitEthernet1/0/5]port link-type hybrid
好了，基础环境我们暂时就搭建好了，至于接口缺失的配置，一会我们经过分析，再逐步添加。
下面逐步进行分析：
处理PC1和PC2互通。既然是互通，那就有来有回，所以我们分两个方向分析
PC1--->PC2方向：PC1发出报文进入SW1的G01口，此接口为access类型，默认vlan为10，因此报文被打上vlan10的标签，要去往PC2就要经过SW1的G05口。此接口为trunk，此时有两种方式可以让报文通过，接口PVID为vlan10或者放行列表有vlan10。
采用哪种方式，继续往后看，PC2所在的接口PVID为vlan20，因此PC1发出的报文到SW2时候需要被打上vlan20的标签才可以访问到同为vlan20的PC2，那么PC1的报文经过SW1的G05时候就需要去掉vlan10的标签并且在进入SW2的G05接口时候打上vlan20的标签。
经过以上分析，我们可以确定SW1的G05接口PVID需要配置为vlan10，这样vlan10的报文经过时就会剥离标签，不带标签转发出去，进入SW2的G05时候需要打上vlan20标签，说明SW2的G05接口PVID需要设置为vlan20。
此时，PC1发出的报文到达SW2以后已经被打上vlan20的标签，而PC2属于vlan20，因此PC1--->PC2就可以通了。
我们把配置补充一下。
SW1配置：
[SW1-GigabitEthernet1/0/5]port trunk pvid vlan 10 #配置trunk接口PVID
SW2配置：
[SW2-GigabitEthernet1/0/5]port hybrid pvid vlan 20 #配置hybrid接口的PVID
接着分析PC2--->PC1回包的过程：PC2发出报文进入SW2后携带vlan20标签，而PC1属于vlan10，且上一步我们给SW1的G05接口配置了PVID为vlan10，因此推断，数据包在进入SW1的时候被打上vlan10的标签，才可以访问到PC1。
所以，PC2发出的数据包在进入SW1交换机之前就需要不带标签，否则无法打标签，因此PC2发出的数据包从SW2出去的时候就需要去掉标签。
SW2的G05接口为hybrid类型，要去掉PC2报文的vlan20标签，就要在接口下配置untagged属性，剥离vlan20的标签。
此时我们再次分析一下，PC2发出报文打上vlan20标签，从SW2的G05接口发出去，剥离掉vlan20标签，进入SW1的G05接口，由于该接口trunk PVID属性，所以进入SW1时候被打上vlan10的标签，打上标签以后要匹配G05接口放行列表，匹配到就从G05接口转发出去，G01接口为access类型，属于vlan10，所以剥离掉vlan10的标签并转发给PC1。
至此，PC2给PC1的回包就顺利完成。
根据以上分析，我们补全配置，这里需要给SW2的G05接口补一条剥离标签的命令，给SW1的G05接口补一条放行vlan10的命令。
SW2配置：
[SW2-GigabitEthernet1/0/5]port hybrid vlan 20 untagged #剥离vlan20标签后转发
[SW1-GigabitEthernet1/0/5]port trunk permit vlan 10 #放行vlan10，也就是透传

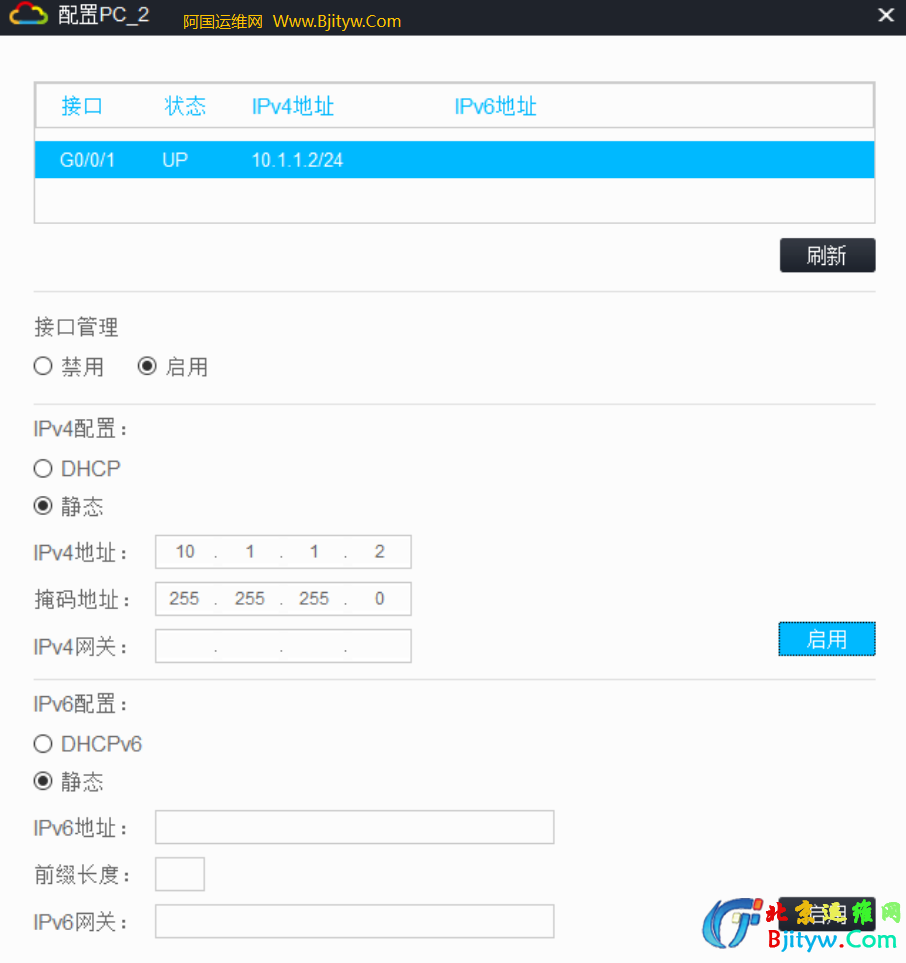

接下来我们验证一下，先给PC配置地址，右键单击PC--点击配置，按照下图配置地址，接口管理选择启用，ipv4配置右下角点击启用即可。

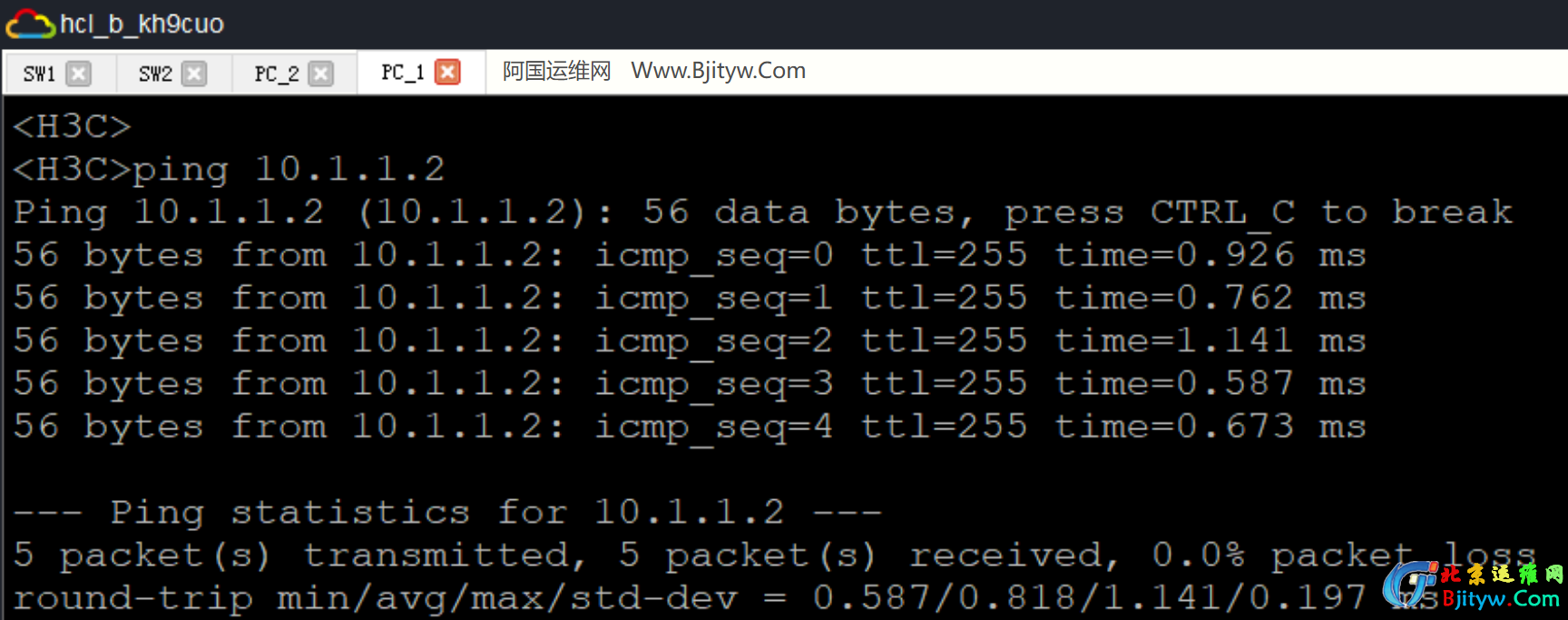

然后我们从PC1 ping一下PC2：
此时，我们看到，已经通了。这里我们先保存一下，在任意视图输入命令
Save force回车确定，即可保存。这条快捷保存命令只适用于H3C。
接下来处理PC3和PC4互通：同样发包和回包分开来分析。
PC3--->PC4：PC3连接的接口为Trunk类型，且PVID为vlan30，根据之前分析可以知道，PC3发出的包进入SW1会被打上vlan30的标签，然后匹配放行列表，因此这里可以知道，SW1的G03接口需要放行vlan30。
进入SW1以后要经过G05接口，接口为trunk类型，所以要放行vlan30才可以通过，因此这里需要给G05接口添加放行列表vlan30，才能转发到SW2。
进入SW2的G05接口，由于此接口为hybrid，并且PC4同属于vlan30，因此数据包需要带标签进入SW2，才能准确转发给同为vlan30的PC4，所以进入SW2的G05接口时候需要放行vlan30。
这时候要转发到G04接口的PC4，G04接口为hybrid类型，需要剥离标签后转发，否则PC4无法处理，因此进入G04接口时候需要去掉标签转发。
根据以上逐步分析得出，SW1的G03和G05接口要放行vlan30，SW2的G05接口需要放行vlan30，G04接口需要剥离vlan30标签，PC3才可以到PC4。根据分析我们补充配置。
SW1配置：
[SW1]int g1/0/3
[SW1-GigabitEthernet1/0/3]port trunk permit vlan 30 #配置trunk接口放行列表
[SW1]int g1/0/5
[SW1-GigabitEthernet1/0/5]port trunk permit vlan 30
SW2配置：
[SW2]int g1/0/5
[SW2-GigabitEthernet1/0/5]port hybrid vlan 30 tagged #配置hybrid接口放行列表
[SW2]int g1/0/4
[SW2-GigabitEthernet1/0/4]port hybrid vlan 30 untagged #剥离vlan30标签
由于回包还未分析，此时不进行测试，分析PC4--->PC3回包过程：PC4回包进入交换机SW2的G04接口，由于接口PVID属性，会打上PVID vlan30的标签进入，由于上一步我们已经配置了SW2的G05接口放行vlan30，此时包可以顺利通过，进入SW1的G05接口时候，之前也配置了放行vlan30的列表，因此，这里也不需要做任何配置即可通过，进入SW1以后，PC1的接口PVID为vlan30，并且之前我们也已经放行了vlan30，因此也可以顺利通过。

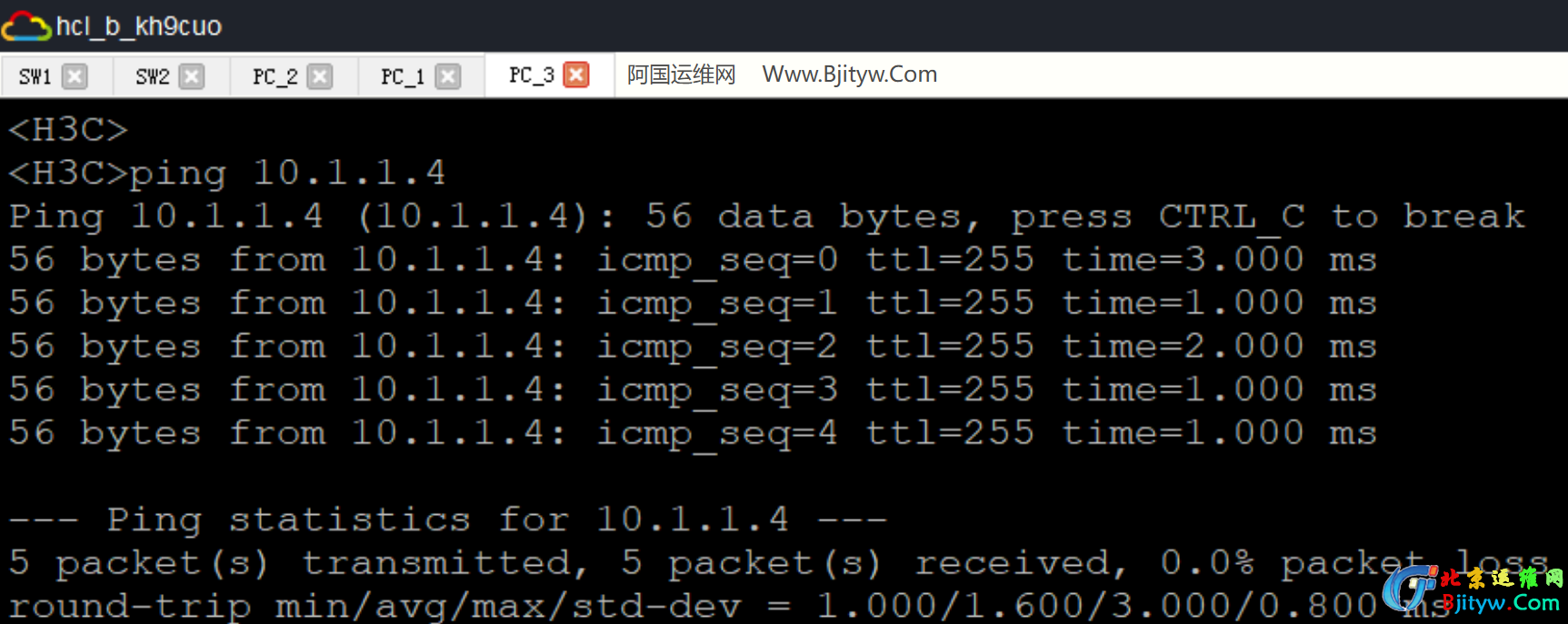

经过以上分析可以得出，之前的配置已经满足PC4向PC3回包，所以这里不需要再补充配置，我们来测试一下，配置PC3和PC4地址，这里不赘述。
经过测试，确认我们刚才的所有分析过程和补充的命令没有问题，解决了PC1和PC2互通、PC3和PC4互通的问题。认真分析并动手配置，逐步进行测试，能独立完成本次实验的分析配置过程，交换机端口的三种类型就完全没有问题了。这个有助于后续WLAN的学习，后边当我们学习到WLAN的时候会用到hybrid接口类型。
